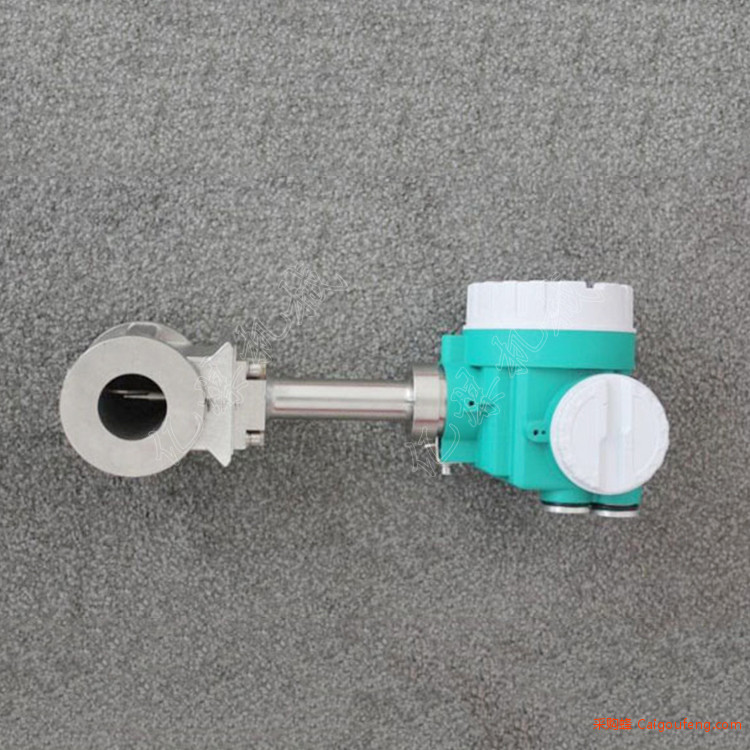

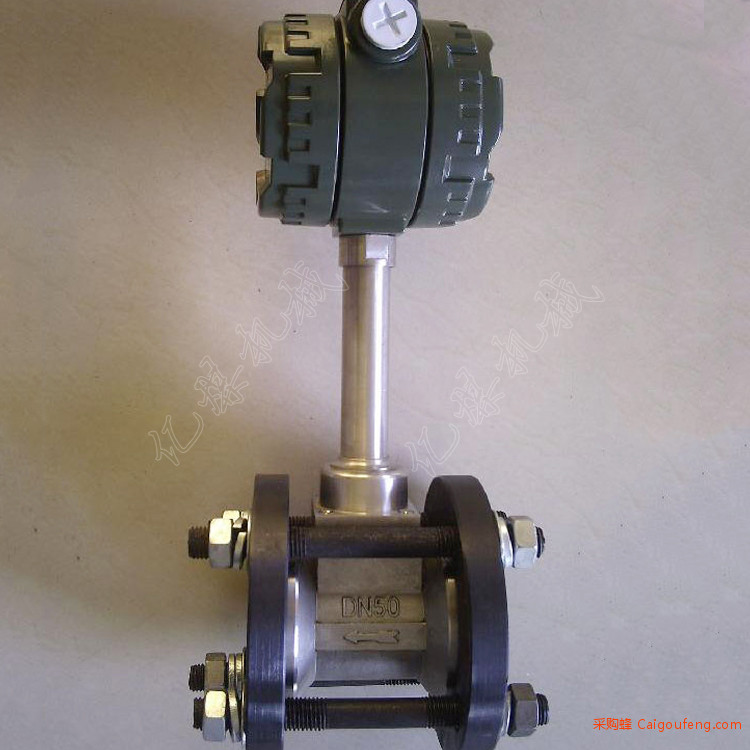

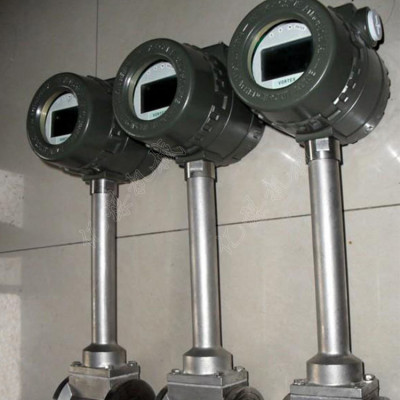

智能涡街流量计产品介绍

智能涡街流量计与涡轮流量计相比，它没有可动的机械部件，从而维护量小，仪表常数稳定，容易在工作环境中保证精度。与孔板相比，它的测量范围大，压力损失小，准确度高。涡街流量计属于流体振动式流量计，可用于测量饱和蒸汽、过热蒸汽，各种气体（如煤气、天然气、压缩空气、氧气、氮气、氩气、氢气、二氧化碳等），水及低粘度、低温液体（如盐水、液氮）。汽液通用，无需实液标定；可准确测量封闭管道中蒸汽、气体和液体的流量。有抗振、耐腐、高温、防爆等多种类型供选用。通径DN200以上为插入式；适用于冶金、化工、石油、煤气、城市供排水、食品、纺织、矿山等工业过程，能源管理和环境工程行业。

智能涡街流量计特点

1、被测介质温度范围宽、可以测量-25°--400°高温介质；

2、常温流体工况下不断流可在线维修。

3、采用抗机械震动，抗冲击和抗脏污的结构新设计。

4、采用先进的集成电路，信号处理精度高，高抗干扰性，可靠性高。

5、可选用加宽量程型号，获得优越的小流量性能和扩宽的流量范围。

6、钝截面形状：这是产生旋涡的条件；

7、上下截面形状相同，左右也对称：流动接近二维流动的条件；

智能涡街流量计技术参数

测量介质：空气、煤气、蒸汽、废气等气体和水等低粘度液体；耐腐型流量计测量各种腐蚀性介质

介质粘度：小于10cp

介质温度：-50℃—+400℃

本体材料：1Cr18Ni9Ti(其他材料协议供货)

传感器密封：石墨垫片

环境温度：-30℃—+80℃（特殊根据要求）

公称直径：DN15—DN300

测量精度：液体：测量值的±1%（普通），测量值的±0.5%（特 殊）气体：测量值的±1%

量程比：20：1

压力等级：PN25，PN40（高压可特殊制造）

连接方式：夹持式： DN15--DN150 法兰式： DN15--DN300

防爆形式：非防爆型隔爆型本安型

防护等级：IP67

转换器壳体：压铸铝,上漆

供电电压：12—36VDC

输出信号：两线制4--20mA电流输出可编程脉冲输出   传感器涡街频率输出

现场显示：可编程设定显示瞬时流量、累积流量和百分比流量
